Описание
2008 Мотоцикл Harley-Davidson Softail Custom Anniversary FXSTC
2008 Мотоцикл Harley-Davidson Softail Custom FXSTC
2008 Мотоцикл Harley-Davidson Softail Deluxe Anniversary FLSTN
2008 Мотоцикл Harley-Davidson Softail Deluxe FLSTN
2009 Мотоцикл Harley-Davidson Softail Custom FXSTC
2009 Мотоцикл Harley-Davidson Softail Deluxe FLSTN
2010 Мотоцикл Harley-Davidson Softail Custom FXSTC
2010 Мотоцикл Harley-Davidson Softail CVO Convertible FLSTSE
2010 Мотоцикл Harley-Davidson Softail Deluxe FLSTN
2011 Мотоцикл Harley-Davidson Softail Deluxe FLSTN
2012 Мотоцикл Harley-Davidson Softail CVO Convertible FLSTSE3
2012 Мотоцикл Harley-Davidson Softail Deluxe FLSTN
2012 Мотоцикл Harley-Davidson Softail Slim FLS
2013 Мотоцикл Harley-Davidson Softail Deluxe FLSTN
2013 Мотоцикл Harley-Davidson Softail Deluxe Hard Candy Custom FLSTN
2013 Мотоцикл Harley-Davidson Softail Slim FLS
2014 Мотоцикл Harley-Davidson Softail CVO Deluxe FLSTNSE
2014 Мотоцикл Harley-Davidson Softail Deluxe FLSTN
2014 Мотоцикл Harley-Davidson Softail Deluxe Hard Candy Custom FLSTN
2014 Мотоцикл Harley-Davidson Softail Slim FLS
2015 Мотоцикл Harley-Davidson Softail CVO Deluxe FLSTNSE
2015 Мотоцикл Harley-Davidson Softail Deluxe FLSTN
2015 Мотоцикл Harley-Davidson Softail Slim FLS
2016 Мотоцикл Harley-Davidson Softail Deluxe FLSTN
2016 Мотоцикл Harley-Davidson Softail Slim FLS
2016 Мотоцикл Harley-Davidson Softail Slim S FLSS
1. В перемотанном магнето, статоре генератора мотоцикла Harley-Davidson Softail (40 Amp) применяется эмальпровод российского производства, устойчивый к температуре 200°C
2. Пропитка статора осуществляется масло-бензостойким отвердителем (компаундом)
3. При ремонте статора используются материалы и компоненты исключительно высокого класса
4. Клиент получает после ремонта статор в комплекте с проводом, разъемом, резиновой втулкой, датчиком положения коленвала (если предусмотрено комплектацией)
5. Статор после ремонта может иметь иной цветовой код фазных проводов, чем на оригинале. Все провода установлены в правильном порядке. Пожалуйста, не меняйте расположение проводов в разъеме!
6. Отремонтированный статор, это деталь прямого назначения, которая должна использоваться как таковая, в соответствии каталогом оригинальных запчастей производителя техники
7. Generator-Pro24 гарантирует, что после ремонта статора, все его характеристики будут на 100% соответствовать изначальным характеристикам, предусмотренным производителем техники.

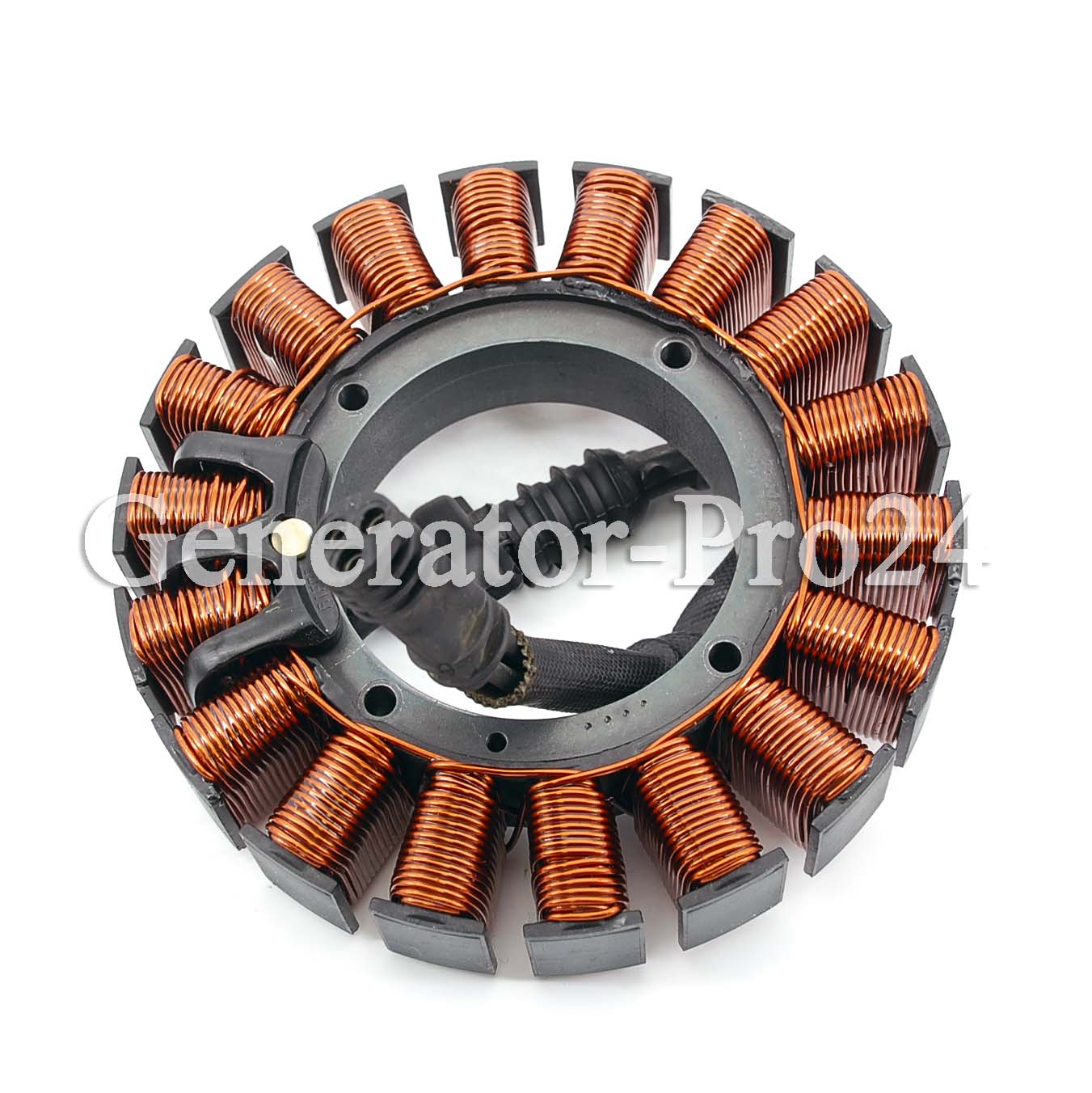

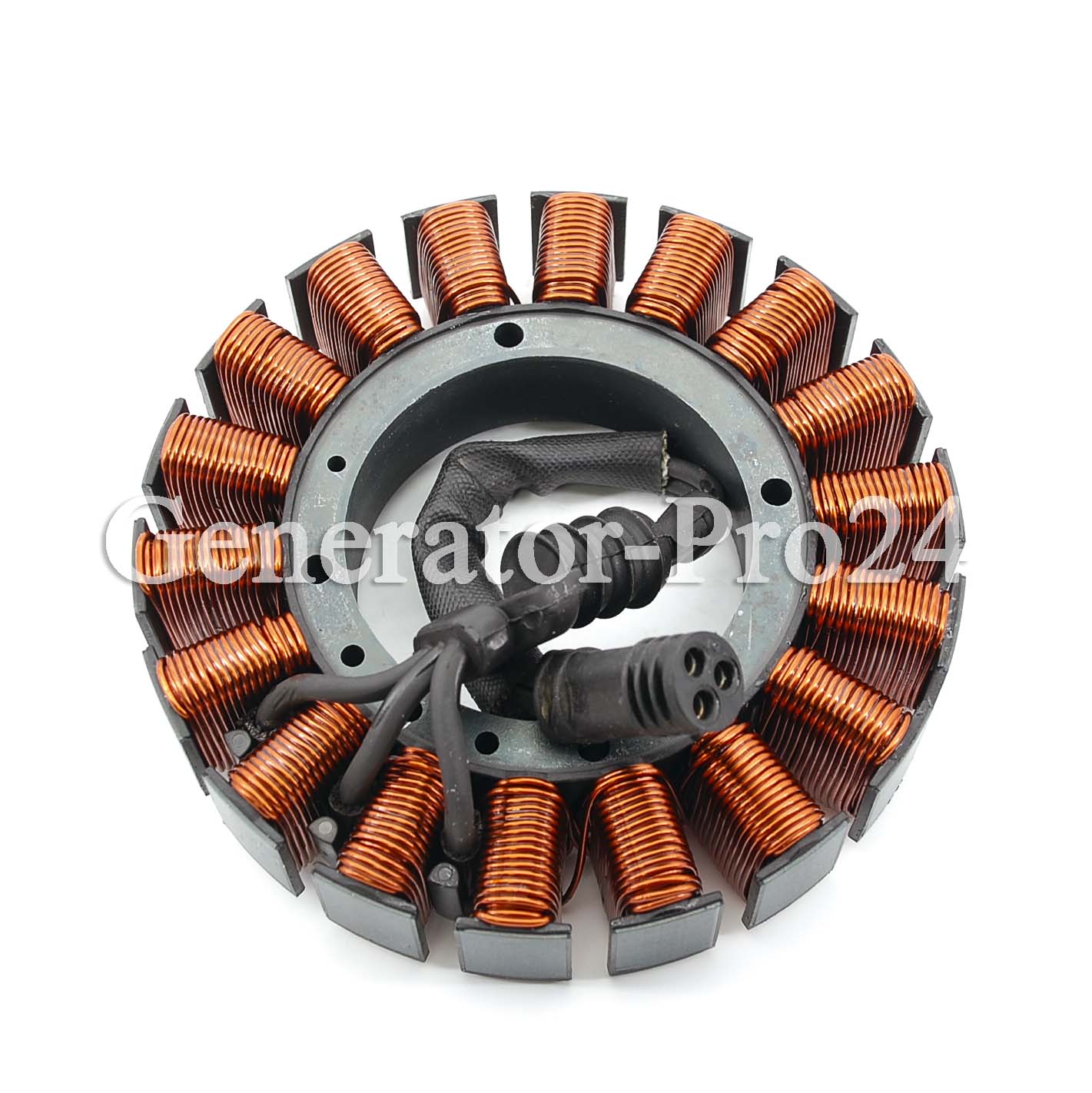

8. Все изображения отремонтированных статоров, размещенные на сайте https://generator-pro24.ru/, сделаны в мастерской Generator-Pro24 и являются иллюстрацией того, как выглядит ранее сгоревший статор после ремонта и прямой замены части его компонентов в процессе восстановительных работ
9. Отремонтированный статор идентичен статору с оригинальным номером OEM# 30017-08, 3001708, 30017-08A, 3001708A по количеству витков и диаметру сечения эмальпровода, полностью готов к установке на агрегат следующих моделей мотоциклов: Harley-Davidson Softail Custom Anniversary FXSTC; Harley-Davidson Softail Custom FXSTC; Harley-Davidson Softail CVO Convertible FLSTSE; Harley-Davidson Softail CVO Convertible FLSTSE3; Harley-Davidson Softail CVO Deluxe FLSTNSE; Harley-Davidson Softail Deluxe Anniversary FLSTN; Harley-Davidson Softail Deluxe FLSTN; Harley-Davidson Softail Deluxe Hard Candy Custom FLSTN; Harley-Davidson Softail Slim FLS; Harley-Davidson Softail Slim S FLSS; Harley-Davidson Heritage Softail Classic Anniversary FLSTC; Harley-Davidson Heritage Softail Classic Firefighter SE FLSTC; Harley-Davidson Heritage Softail Classic FLSTC; Harley-Davidson Heritage Softail Classic Peace Officer SE FLSTC; Harley-Davidson Heritage Softail Classic Shrine SE FLSTC; Harley-Davidson Fatboy Lo FLSTFB; Harley-Davidson Fatboy Lo 110th Anniversary FLSTFB; Harley-Davidson Fatboy Lo S FLSTFBS; Harley-Davidson Dyna Fatboy Anniversary FLSTF; Harley-Davidson Fatboy Firefighter SE FLSTF; Harley-Davidson Fatboy FLSTF; Harley-Davidson Fatboy FLSTFI; Harley-Davidson Fatboy Peace Office SE FLSTF; Harley-Davidson Dyna CVO Fat Bob FXDFSE; Harley-Davidson Dyna CVO Fat Bob FXDFSE2; Harley-Davidson Dyna Fat Bob FXDF; Harley-Davidson Dyna Fat Bob Hard Candy Custom FXDF; Harley-Davidson Dyna Low Rider Anniversary FXDL; Harley-Davidson Dyna Low Rider FXDLS; Harley-Davidson Dyna Street Bob Hard Candy Custom FXDB; Harley-Davidson Dyna Street Bob Police FXDBP; Harley-Davidson Dyna Super Glide Custom Anniversary FXDC; Harley-Davidson Dyna Super Glide Custom FXDC; Harley-Davidson Dyna Super Glide Custom FXDCI; Harley-Davidson Dyna Super Glide FXD; Harley-Davidson Dyna Super Glide FXDI; Harley-Davidson Dyna Super Glide Screamin Eagle Anniversary FXDSE2; Harley-Davidson Dyna Super Glide Screamin Eagle FXDSE2; Harley-Davidson Dyna Switchback FLD; Harley-Davidson Dyna Wide Glide 105th Anniversary FXDWG; Harley-Davidson Dyna Wide Glide FXDWG; Harley-Davidson Dyna Wide Glide FXDWGI; Harley-Davidson Cross Bones FLSTSB
Характеристики статора Harley-Davidson с оригинальным номером OEM#30017-08:
Внешний диаметр: 143 мм
Внутренний диаметр: 70 мм
Толщина: 24 мм
Прочие характеристики:
Количество проводов: 3
Количество разъемов: 1
Количество клемм: 3
Межфазное сопротивление генератора: 0.5 Ом +/-20%
Напряжение/ Ампераж: 12V/ 40A
Запчасти применяемые со статором Harley-Davidson с оригинальным номером OEM#30017-08:
Ротор генератора мотоцикла Harley-Davidson: 40356-07, 4035607
Реле регулятор ( реле напряжения ) мотоцикла Harley-Davidson: 74540-08, 7454008
1. Установите статор генератора в его штатное место. Все резьбовые соединения крепления статора генератора смажьте разъемным фиксатором (голубого или синего цвета)
2. При необходимости замените все сгоревшие или корродированные разъемы реле регулятора / выпрямителя.
Настоятельно рекомендуем не соединять статор генератора напрямую (без разъема) с реле регулятором: разъем выполняет функцию буфера, защиты
3. Проверьте, устраните любые признаки неисправности проводки
4. Рекомендуем использовать высокотемпературную диэлектрическую смазку для всех разъемов электрической цепи вашего мотоцикла/квадроцикла/снегохода
5. Протестируйте статор на короткое замыкание обмотки. Используйте для этого мультиметр в положении обычной прозвонки
5. Протестируйте статор на межфазное напряжение. Используйте для этого мультиметр в положении измерения переменного тока:
— Не соединяя клемму статора генератора с клеммой реле регулятора, заведите мотоцикл/квадроцикл/снегоход. Установите на мультиметре переключатель в сектор ACV или V (переменное напряжение) и измерьте межфазное напряжение со статора генератора, поочередно промеряя выдаваемое генератором напряжение между 1 и 2, 2 и 3, 1 и 3 фазам. На 1000 об/мин «рабочим» напряжением считается значение от 12 В до 22 В. На 3000 об/мин – 5000 об/мин «рабочим» напряжением считается значение от 35 В до 80 В. Обратите внимание, что и в том, и в другом случае, межфазное (1 и 2, 2 и 3, 1 и 3) напряжение должно быть одинаковым
6. Если все так, как описано выше, статор генератора исправен и его можно включать в общую электрическую цепь
7. Дальнейшие и окончательные измерения степени зарядки вы делаете на клеммах аккумулятора, установив переключатель мультиметра в сектор DCV или V (постоянное напряжение), сверяя значения с мануалом для вашего мотоцикла/квадроцикла/снегохода. Эти значения должны считаться «рабочими», если они находятся в интервале от 12.9 V до 15.0 V
8. В случае нештатной ситуации, вы всегда можете связаться с нами для консультации любым доступным вам способом, из указанных на нашем сайте, в разделе «Контакты»: https://generator-pro24.ru/kontakty/
Внимание
Состояние аккумуляторной батареи — крайне важное условие! Никакой статор не в состоянии компенсировать нерабочий или разряженный аккумулятор. Нерабочий аккумулятор может стать причиной выхода из строя статора генератора. Убедитесь, что ваш аккумулятор находится в заряженном состоянии, полностью исправен и способен держать нагрузку. Или просто замените его. Всегда начинайте все тесты, имея 100% рабочий аккумулятор!
Мы не выезжаем по адресу клиента, у нас нет курьерской службы и службы доставки. Клиент привозит свой генератор самостоятельно. Если вы из другого города или региона России, при оформлении заказа на нашем сайте, вам будет предложено выбрать способы передачи своего неисправного генератора ( СДЭК, Почта России и др. транспортные компании ). Чтобы связаться с нами, используйте любой доступный вам способ связи из указанных на нашем сайте
Срок исполнения заказа устанавливается нами на месте, в момент передачи неисправного генератора ( мы определяем степень и характер повреждений, отчего в немалой степени, как раз и зависит время на предстоящий ремонт ). Либо по телефону, если мы понимаем, что имеем дело со штатным случаем. Обычно срок ремонта не превышает четырех дней
Мы настоятельно просим снимать статорную обмотку генератора, не отрезая шлейфа проводов, соединяющих фазы генератора и просим оставлять разъем статора генератора в целости. Только в таком виде мы можем рассматривать вариант замены вашего неисправного генератора на восстановленный генератор с нашего склада, а вы существенно сэкономите время, проведенное без своего мотоцикла/квадроцикла/снегохода
Внимание! Мы не продаем восстановленные генераторы, имеющиеся на нашем складе. Мы обмениваем их на неисправные генераторы наших клиентов в день обращения ( условия и стоимость обмена указаны на нашем сайте )
На восстановленные нами генераторы мы даем гарантию до девяти месяцев, предполагая по умолчанию, что ваша техника находится в исправном состоянии, проводка на ней цела, а аккумулятор полностью исправен. Если что-то из перечисленного не соответствует норме, то и вы, и мы – не добьемся желаемого результата. Поэтому прежде, чем обратиться за помощью к нам, проведите диагностику своего мотоцикла/квадроцикла/снегохода в мотомастерской, если сами не можете сделать этого
Мы не занимаемся съемом и установкой, не диагностируем и не выносим вердикт о состоянии вашей техники. Мы имеем дело с уже установленной неисправностью и устраняем ее
Обратившись к нам, вы должны быть уверены, что передав нам свой неисправный генератор, вы получите его в абсолютно исправном состоянии и имеющим те параметры, которые предусмотрены мануалом для вашей модели мотоцикла, квадроцикла или снегохода
